Точность и безопасность при заборе тканей стала фундаментом правильной диагностики. Модель SPRING-CUT переводит биопсийные процедуры на новый уровень в хирургии. Теперь врач работает одной рукой, а вторая остается свободна для УЗ-контроля. Это новый стандарт операций, где внимание сосредоточено на навигации, а не на координации движений.
Преимущества системы SPRING-CUT:

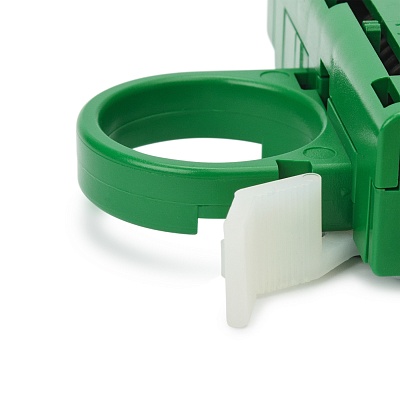

- Прочный фиксатор стилета удерживает режущий элемент в закрытом состоянии во время продвижения к месту. В действие приводится одним движением пальца той же руки, что держит иглу. А во второй удерживается датчик.

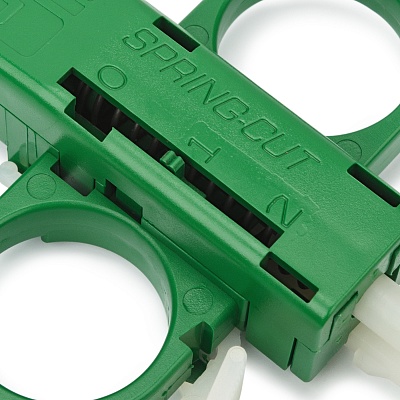

- Заранее настроенная длина гильотинного среза на 10 или 20 мм выбирается перед процедурой и подтверждается через специальное окошко на корпусе.

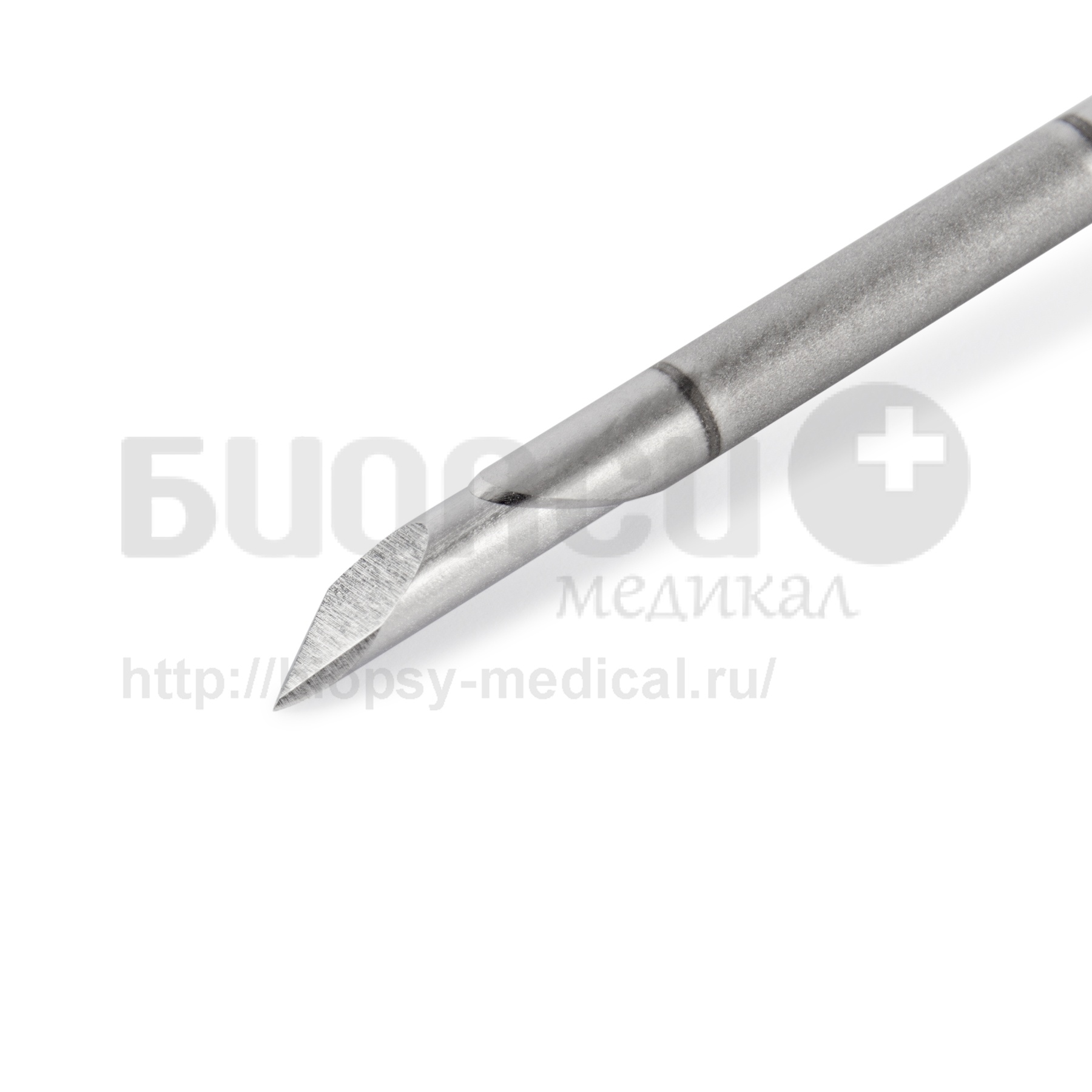

- Используется сталь ECHONOX, благодаря которой возможна двойная эхогенность. Врач четко видит иглу на экране аппарата.
- Стилет с патроном, содержащим тканевый столбик, полностью извлекается из канюли для визуальной оценки образца и мультифокального забора.
- Для упрощения процесса идентификации прибора имеется удобная маркировка.
Устройство и принцип работы

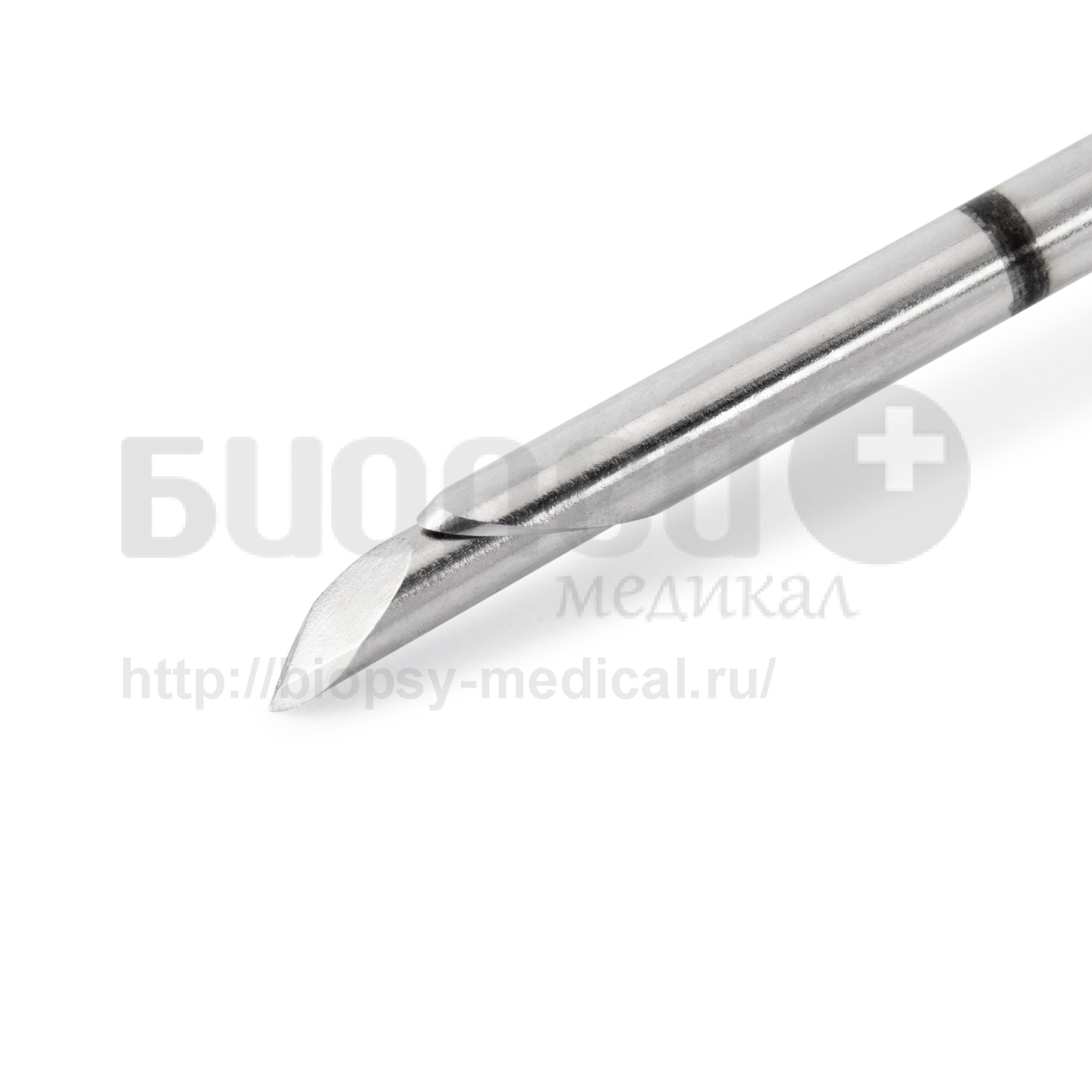

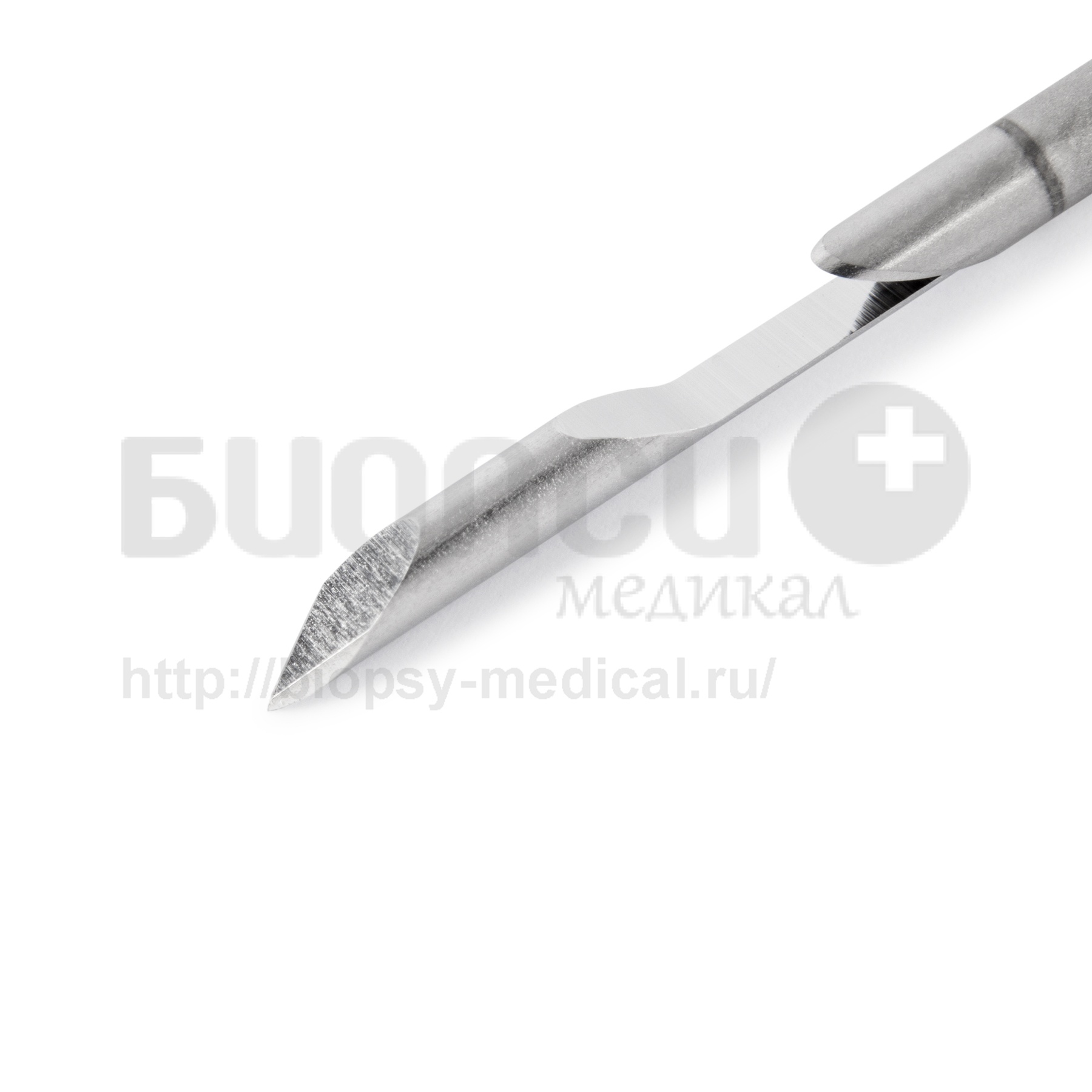

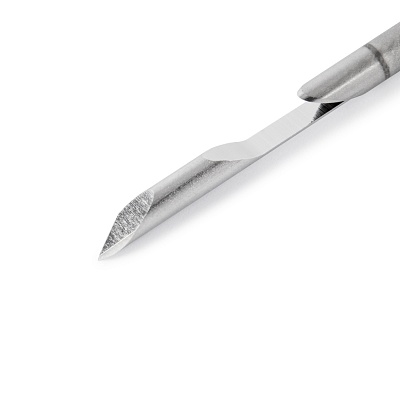

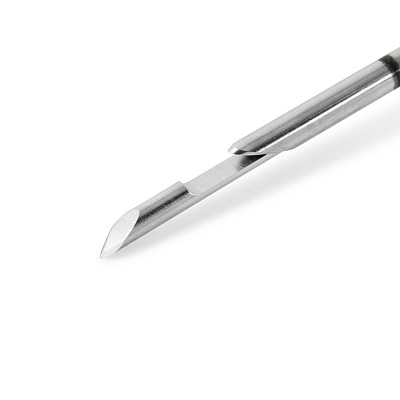

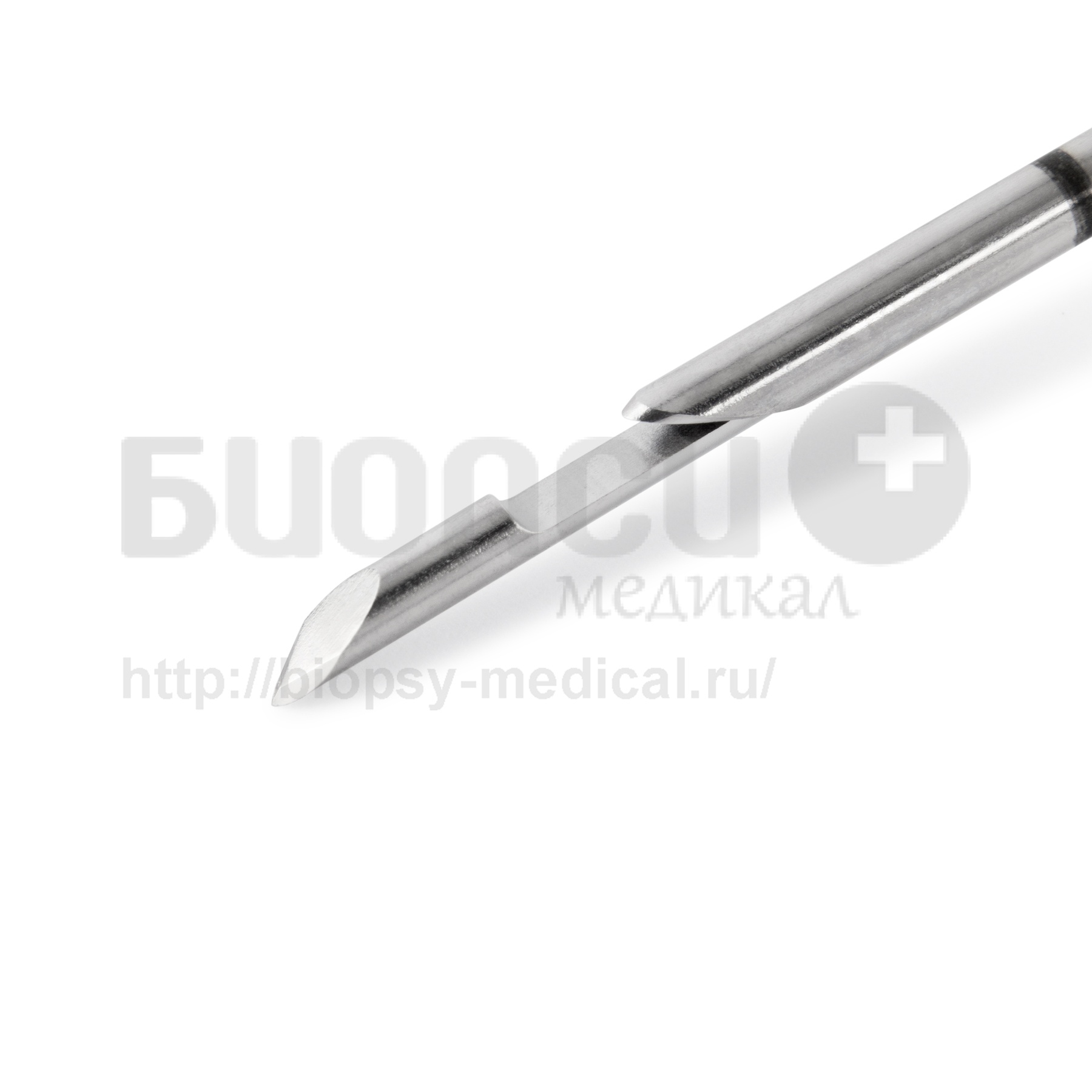

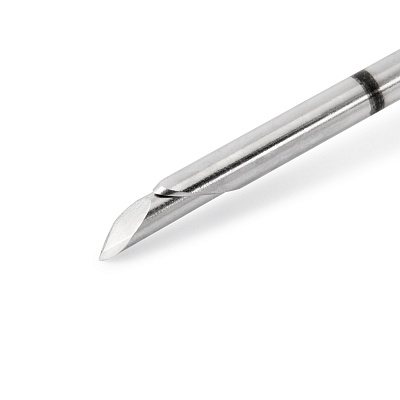

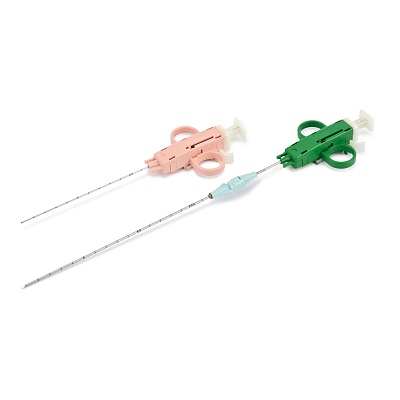

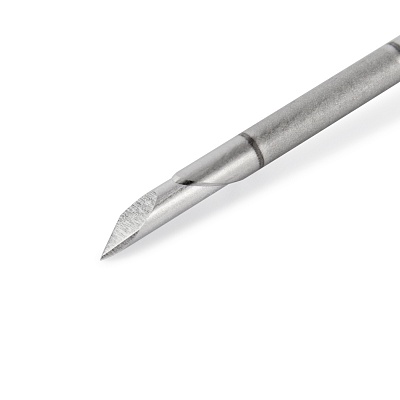

Конструктивно SPRING-CUT представляет собой гильотинную иглу, в котором режущий элемент (стилет) скользит внутри неподвижной наружной канюли. В действие приводится взводящим механизмом. Он собран в пластиковом корпус с эргономичной рукояткой. А чтобы прибор не сработал раньше времени, в нем есть предохранитель.
Комплектация основных наборов:

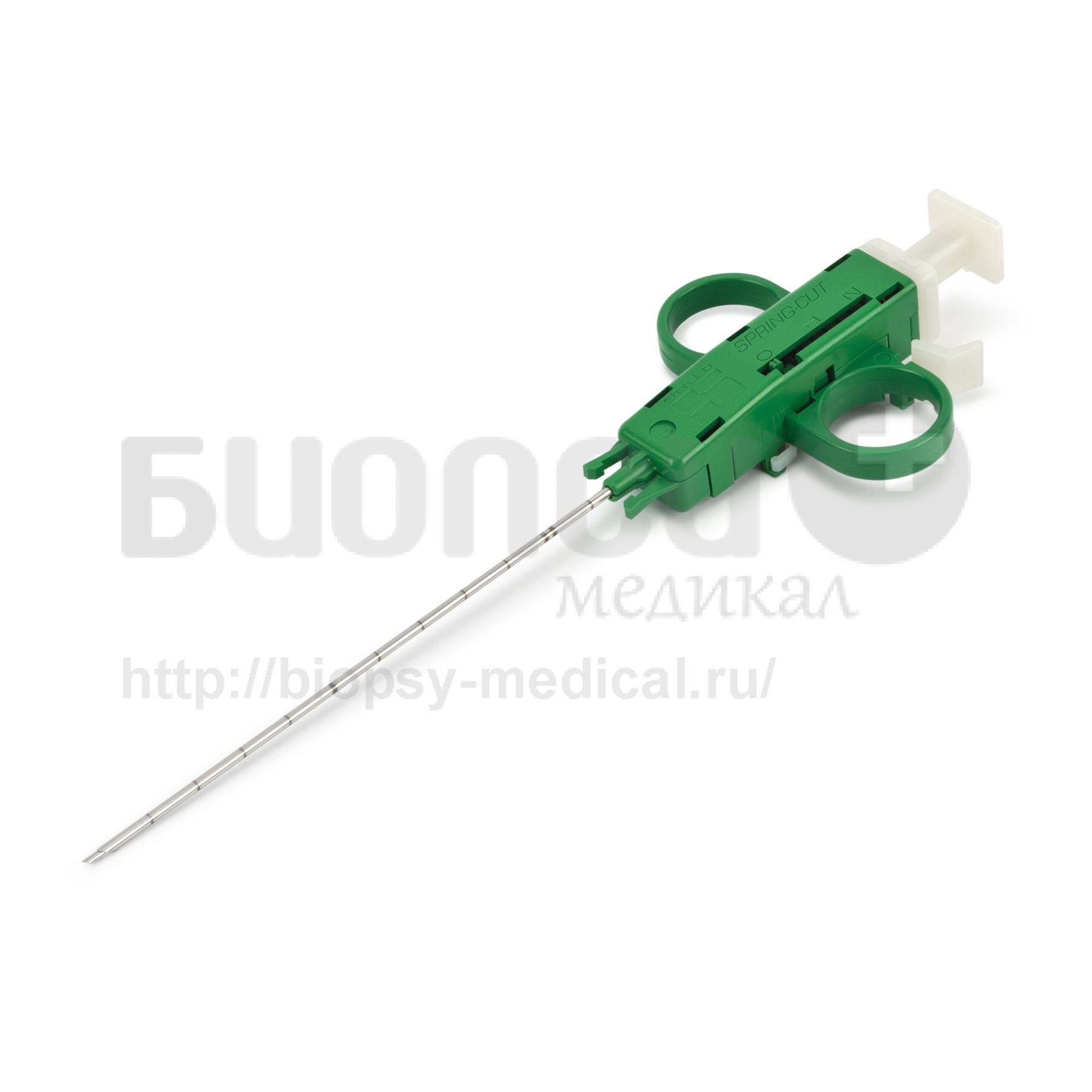

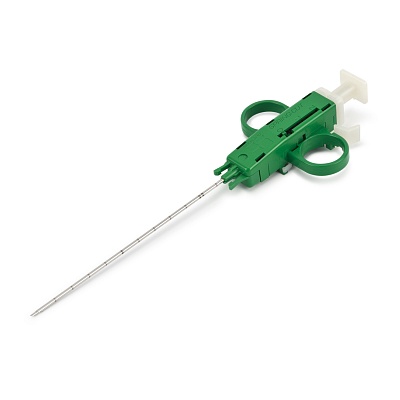

- SPRING-CUT (стандартная модель). Игла с предустановленным срезом (10/20 мм) и интегрированным фиксатором.

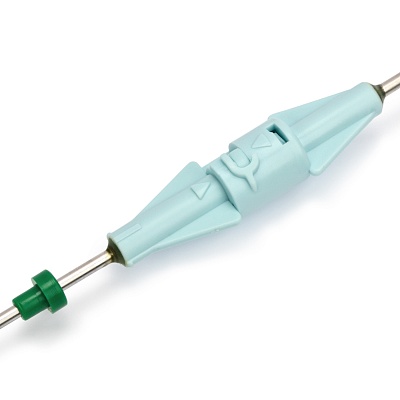

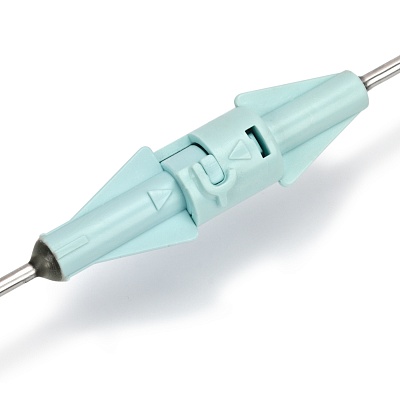

- SPRING-CUT DC (со съемной канюлей). Также имеется отдельная коаксильная направляющая канюля большего диаметра. Канюля устанавливается в ткань первой, создавая стабильный порт, через который затем можно многократно вводить и активировать иглу SPRING-CUT для взятия нескольких образцов из разных.
- SPRING-CUT SET-TAC (набор для КТ-биопсии). Имеется коаксиальная игла для формирования доступа, биопсийная игла SPRING-CUT и специальные локализирующие фиксаторы с подключением к компьютерному томографу.
Разновидности и клиническое применение
Выбор конкретной модификации иглы SPRING-CUT определяется методикой визуализации, характером патологии и необходимостью мультифокального забора. Иглы стандартного типа из медицинской стали – это рабочий инструмент для большинства УЗ-направляемых биопсий. Когда требуется максимальный визуальный контроль иглы, например, при сложном ходе или малых размерах мишени, выбирают иглы из марки стали ECHONOX, а наборы с коаксиальной канюлей незаменимы в онкологии для взятия серии образцов из разных участков опухоли.
Сравнительные характеристики модельного ряда
| Критерий | SPRING-CUT (Standard) | SPRING-CUT ECHONOX+ | SPRING-CUT DC (со съемной канюлей) |
|---|---|---|---|
| Материал иглы | Медицинская сталь | Спец. сталь ECHONOX | Медицинская или ECHONOX сталь |
| Особенность | Базовая модель для стандартных биопсий. | Повышенная эхогенность для лучшей видимости под УЗИ. | Наличие коаксиальной канюли для мультифокальных заборов. |
| Подходит для: |
|
|
|
| Визуализация | Стандартная УЗ-видимость кончика. | Улучшенная видимость всей длины иглы. | Зависит от выбранной комплектации (Standard или ECHONOX+). |
Технические параметры устройств
К главным техническим параметрам игл SPRING-CUT относится калибр (диаметр) и рабочая длина. Эти значения выбирают под конкретную анатомическую область. Более тонкие иглы (18-20 G) уменьшают вероятность травмы, но дают меньший объем образца. Более толстые (14-16 G) делают больший тканевый столбик. Главным плюсом всех моделей стала возможность визуального контроля за взятым материалом прямо во время процедуры через окно извлечения стилета.
Технические спецификации и выбор
| Параметр | Доступные варианты | Клиническое значение |
|---|---|---|
| Калибр (G) | 14, 16, 18, 20 | 14-16 G – биопсия паренхиматозных органов (печень, почка), молочной железы. 18-20 G – биопсия щитовидной железы, лимфоузлов, образований в зоне сосудистых пучков. |
| Длина иглы | 11 см, 20 см, 25 см, 47 см | 11 см – поверхностные органы (щитовидная, молочная железа). 20-25 см – стандартная глубина для биопсии печени, почки. 47 см – биопсия глубоко расположенных органов у пациентов с большим слоем подкожной клетчатки. |
| Длина среза | 10 мм, 20 мм | 10 мм – для небольших, точно локализованных образований. 20 мм – для получения репрезентативного образца из объемных или инфильтративных поражений. |
| Активация | Полуавтоматическая, односторонняя | Предоставляет контроль, скорость и безопасность под УЗ-навигацией. |
Одноразовая полуавтоматическая игла SPRING-CUT стала не просто расходным материалом. Это сложное медицинское устройство, выводящее биопсию на новый уровень. Она переносит акцент с механического управления инструментом на точность навигации и контроль качества получаемого материала. Для клиники это означает повышение диагностической продуктивности, снижение времени процедуры и снижение вероятности рисков для пациента.
Компания «Биопси Медикал» специализируется на оснащении диагностических отделений и операционных современными высокоточными инструментами. Игла SPRING-CUT стала флагманом нашего ассортимента. В каталоге есть все модификации этих игл. При необходимости организуем консультативную поддержку по применению и предоставим необходимую подтверждающую документацию.
