Почему иглы одного размера по-разному видны на УЗИ

Иглы для биопсии одного размера могут различаться по видимости на УЗИ из-за поверхности, угла и условий сканирования. Подберите в Биопси Медикал модель с нужным исполнением и механизмом забора ткани.

Почему визуализация иглы на УЗИ меняется при одинаковом размере

Визуализация иглы на УЗИ зависит не только от её диаметра. Аппарат строит изображение по вернувшемуся сигналу, а условия отражения меняются с положением инструмента. Поэтому две иглы с одинаковой маркировкой могут выглядеть неодинаково; более того, одна игла на разных кадрах тоже бывает видна по-разному [1].

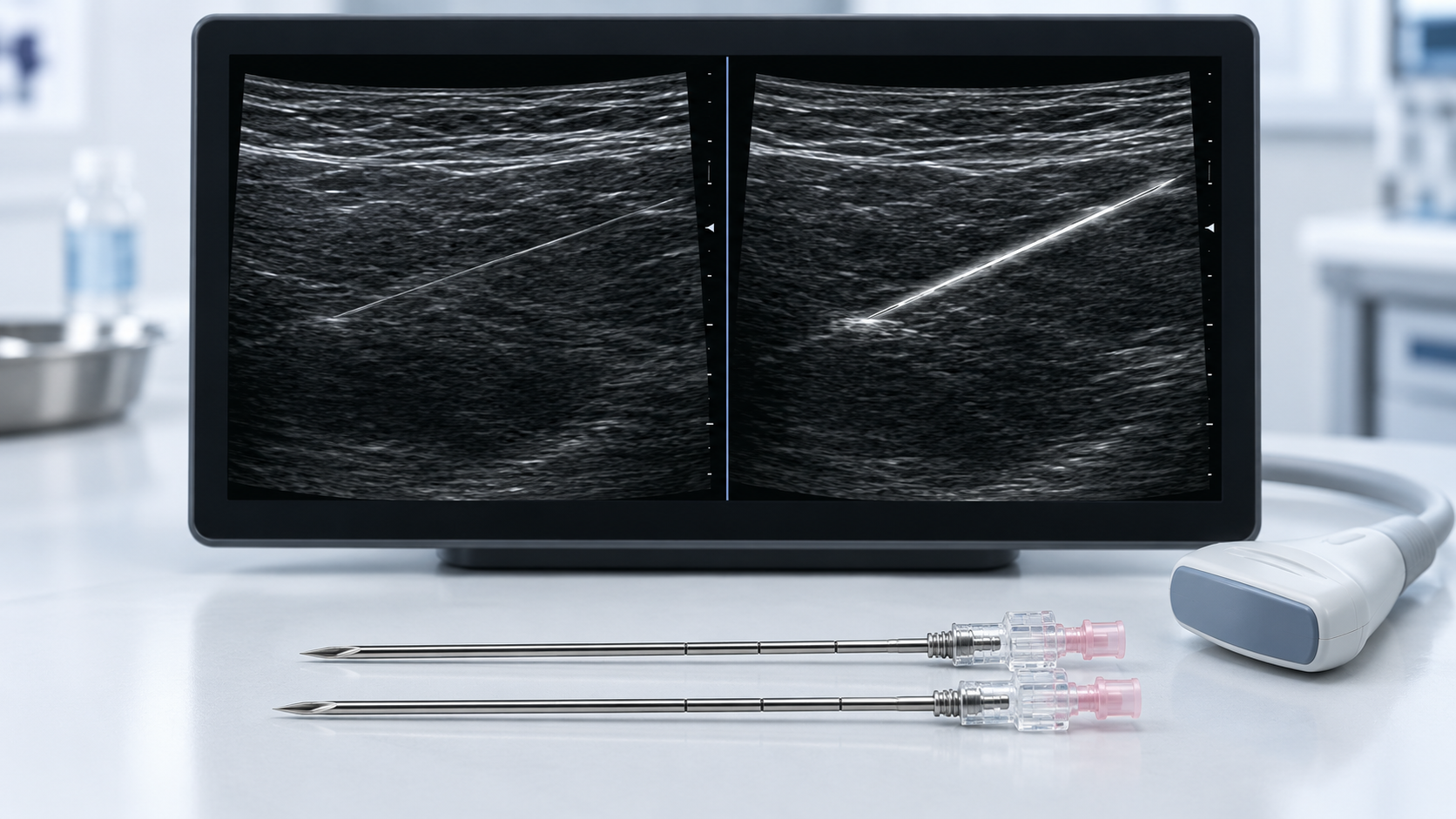

Условный пример: на одном снимке длинный яркий стержень, на другом — короткий заметный участок. Какой инструмент лучше? Для сравнения сначала нужны одинаковые условия съёмки.

• совпадает размер, но отличается положение относительно датчика — сравниваются одновременно инструмент и условия сканирования; прежде чем оценивать модель, нужно установить, одинаковы ли эти условия;
• стержень заметен, а кончик различим хуже — общая яркость кадра не отвечает на вопрос о видимости рабочей части; в протоколе демонстрации стоит разделить эти наблюдения;
• одна фотография сделана с усилением визуализации, другая без него — впечатление от металла может оказаться впечатлением от режима аппарата; название режима нужно сохранить вместе с кадром;
• на снимке нет шкалы и подписи глубины — по такому изображению трудно воспроизвести сравнение; для обсуждения с врачом полезнее исходный кадр с параметрами, чем обрезанная рекламная иллюстрация;

Когда эхогенность биопсийной иглы даёт заметную разницу

Эхогенность биопсийной иглы связана со свойствами отражающей поверхности. Специальная обработка может сделать отдельные участки заметнее, но её эффект зависит от условий. В исследовании Hopkins и Bradley сравнили 18 игл двух калибров на фантоме: при благоприятном положении дополнительный выигрыш от эхогенных вариантов отсутствовал, при менее благоприятном появлялся у части моделей [1].

«Калибр иглы, положение среза, движение иглы и угол между датчиком и иглой влияют на заметность».

Перевод вывода Hopkins и Bradley, Clinical Radiology, 2001 [1].

Это экспериментальная работа 2001 года. Она объясняет роль условий сканирования, но не ранжирует современные изделия из каталога.

Более позднее рандомизированное исследование биопсии печени включило 70 взрослых; полную оценку прошли 67. У иглы с увеличенной продолжительностью пескоструйной обработки не обнаружили статистически значимого улучшения видимости, болевых ощущений или числа портальных трактов в образце. Работа опубликована онлайн в 2025 году и в выпуске журнала за 2026 год [2].

• результат относится к конкретному способу обработки и изученным изделиям: его нельзя переносить на все эхогенные поверхности;
• отсутствие статистически значимого различия не доказывает полную одинаковость всех свойств инструментов;
• яркость изображения и диагностическая ценность образца — разные результаты; доказательства по одному показателю не заменяют данные по другому;
• для обсуждения новой модели полезнее получить условия её испытания, чем сравнивать рекламные обещания без метода измерения;

Автоматические иглы для биопсии выбирают с учётом рабочего хода

Автоматические иглы для биопсии различаются механизмом срабатывания, исполнением рабочей части и размерами. Название режима само по себе ничего не говорит об эхогенности. Для врача важны и изображение инструмента, и предусмотренное конструкцией движение при заборе; эти параметры нужно оценивать отдельно по выбранной модели.

Показательный пример — автоматическая система COLT в каталоге Биопси Медикал. В карточке разделены стандартное исполнение и модификация Plus из стали ECHONOX. Для размера 18 G и длины 15 см указаны артикулы CLT1815 и CLT1815+. Одинаковые цифры размера здесь не означают одинакового исполнения.

• режим срабатывания описывайте отдельно от свойств поверхности: слово «автоматическая» характеризует работу механизма, а обозначение эхогенного исполнения — другой параметр;
• полное название модификации переносите в заявку вместе с артикулом: значимый суффикс легко потерять при сокращении строки до бренда, диаметра и длины;
• длину инструмента не приравнивайте к длине среза или рабочему ходу: это разные поля спецификации, которые требуют отдельных значений и проверки по документации;
• возможность одноэтапного или двухэтапного срабатывания уточняйте для конкретной модели: она не следует только из принадлежности к разделу автоматических устройств;

Важна и граница между техническим сравнением и решением о вмешательстве. Российский обзор биопсии печени 2026 года связывает выбор доступа с клиническими условиями и рассматривает альтернативы при ограниченном ультразвуковом окне. Поэтому даже хорошо различимая игла не делает любой путь к мишени подходящим [4].

Что видно до среза у полуавтоматической иглы для биопсии

У полуавтоматической иглы для биопсии нужно уточнять последовательность работы стилета и режущей канюли. Возможность оценить положение рабочей части до очередного этапа определяется конструкцией и инструкцией. Нельзя считать ручное управление отдельным этапом доказательством того, что инструмент будет лучше виден на экране.

В карточке полуавтоматической иглы SPRING-CUT указаны фиксатор стилета, выбор длины среза 10 или 20 мм и варианты стандартного и Plus-исполнения. Это помогает разделить требования к управлению и к визуализации. Описание товара не заменяет изучения инструкции перед применением.

1. Сформулируйте задачу оценки. Нужно сравнить видимость кончика, удобство распознавания стержня или управление инструментом? Запишите эти вопросы раздельно, чтобы общее впечатление не подменяло несколько разных характеристик.
2. Выберите точные исполнения для демонстрации. Укажите артикулы, размеры и особенности поверхности. Если модели различаются сразу по нескольким параметрам, зафиксируйте это: результат нельзя будет приписать только одному из них.
3. Согласуйте сопоставимые условия на учебном фантоме. Используйте одинаковый аппарат, датчик и исходные настройки, а изменения режима записывайте. Это организационный план сравнения изделий, а не инструкция по проведению биопсии пациенту.
4. Разделите оценку изображения и управления. На одном этапе обсудите различимость рабочей части; на другом — понятность взвода, фиксации и выбранного хода по инструкции. Не выводите качество одного свойства из удобства другого.
5. Сохраните результат с ограничениями. Приложите изображения и замечания врача, укажите условия, в которых различие было заметно. Формулировка «лучше в этой демонстрации» точнее, чем обещание одинакового эффекта при всех вмешательствах.

Сравнение игл для биопсии без путаницы в характеристиках

При сравнении игл для биопсии полезно свести данные в одну карточку. Ниже — поля для обсуждения с врачом и поставщиком. Таблица позволяет обнаружить неполное описание ещё до демонстрации и отделить заявленную характеристику от результата её проверки.

Закажите автоматические или полуавтоматические иглы для биопсии в Биопси Медикал. Укажите требования к эхогенности биопсийной иглы и визуализации на УЗИ — поможем уточнить исполнение и подобрать модель.
